APLICACIONES TÍPICAS DE EQUIPOS DE DETECCIÓN PARA MOVILIDAD ELÉCTRICA
En un vehículo de pila de combustible de hidrógeno (HFCV), varios componentes pueden requerir pruebas de hermeticidad para garantizar la seguridad y la eficiencia del sistema de hidrógeno:

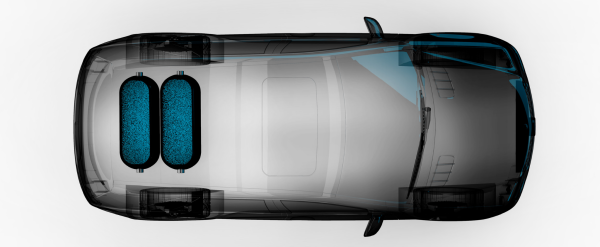

- Tanques de hidrógeno: Los tanques de hidrógeno de alta presión almacenan el gas de hidrógeno comprimido a bordo del vehículo. Los sistemas de tanques CGH2 a bordo son recipientes tipo IV envueltos en fibra de carbono, equipados con conexiones de seguridad que presentan diversos retos de sellado y pruebas de hermeticidad. Es fundamental garantizar que estos tanques no presenten fugas para evitar cualquier liberación potencial de hidrógeno o situación de riesgo.
Principales subsistemas & componentes: revestimiento interno del tanque, válvula montada en el tanque, regulador de presión, válvula de cierre de seguridad, receptáculo, línea UHP,…
- Líneas y conexiones de combustible de hidrógeno: Las tuberías y conexiones que transportan el hidrógeno desde los tanques hasta el stack de la pila de combustible y otros componentes deben revisarse minuciosamente para detectar fugas. Cualquier fuga en estas líneas podría comprometer la eficiencia y la seguridad del sistema de hidrógeno.
- Stack de pila de combustible de hidrógeno: La fabricación de electrolizadores requiere el ensamblaje y las pruebas de alto rendimiento de placas bipolares (BPPs) en el stack, así como su posterior integración con componentes BoP. El stack de la pila de combustible es donde el hidrógeno y el oxígeno reaccionan para producir electricidad y alimentar el motor eléctrico del vehículo. Una pila de combustible es un sistema multifluido compuesto por la tecnología central de conversión (stack y diversos equipos auxiliares) que gestiona los fluidos. Es esencial inspeccionar el stack de la pila de combustible y sus componentes asociados para detectar cualquier fuga que pueda afectar su rendimiento o integridad.
- Sellos y conexiones de hidrógeno: Se requieren diversos componentes de conducción de fluidos para conectar las unidades, con posibles puntos de fuga en las interfaces de conexión. Principales subsistemas & componentes: conexiones & accesorios, líneas de gas & colectores, válvulas, sensores de presión, conexiones & accesorios UHP, válvulas UHP
- Infraestructura de almacenamiento y reabastecimiento de hidrógeno: Si el vehículo está equipado con su propio sistema de reabastecimiento o interactúa con infraestructura externa de reabastecimiento de hidrógeno, como estaciones de hidrógeno, estos componentes también deben someterse a pruebas de hermeticidad para garantizar la manipulación y transferencia seguras del gas de hidrógeno. El suministro de hidrógeno gaseoso comprimido a 350 o 700 bar requiere un conjunto de equipos específicos que garanticen un alto nivel de seguridad operativa.
Principales subsistemas & componentes: acople de desconexión de seguridad, boquilla de reabastecimiento, mangueras flexibles UHP, medidor de flujo, preenfriamiento
PLACAS BIPOLARES DE PILA DE COMBUSTIBLE
ATEQ puede proporcionar soluciones de pruebas de hermeticidad y flujo para los componentes de su pila de combustible.
PLACAS BIPOLARES
Una placa bipolar es un componente multifuncional dentro del stack de una pila de combustible PEM. Conecta y separa en serie las celdas de combustible individuales para formar un stack con el voltaje requerido; ayuda a distribuir uniformemente H2 y oxígeno sobre toda la superficie activa de los ensambles membrana-electrodo (MEA); conduce la corriente eléctrica del ánodo de una celda al cátodo de la siguiente; facilita la gestión del agua dentro de la celda; y soporta la membrana delgada, los electrodos y las fuerzas de sujeción del ensamble del stack, entre otras funciones.
ATEQ es líder en pruebas de hermeticidad de los 3 circuitos principales: O2, H2 y el circuito de enfriamiento.
STACK DE PILA DE COMBUSTIBLE
ATEQ puede proporcionar soluciones de pruebas de hermeticidad y flujo para stacks de pilas de combustible en vehículos eléctricos.
STACK
Una sola celda de combustible consta de un ensamble membrana-electrodo (MEA) y dos placas de campo de flujo que suministran aproximadamente entre 0.5 y 1 V (un voltaje demasiado bajo para la mayoría de las aplicaciones). Al igual que las baterías, las celdas individuales se apilan para alcanzar mayor voltaje y potencia. Este conjunto de celdas se denomina stack de pila de combustible, o simplemente stack.
ATEQ es líder en pruebas de hermeticidad de los 3 circuitos principales: O2, H2 y el circuito de enfriamiento.
TANQUE DE HIDRÓGENO
ATEQ puede proporcionar soluciones de pruebas de hermeticidad y flujo para los componentes de su tanque de combustible de hidrógeno.
TANQUE H2
Un tanque de hidrógeno (también llamado cartucho o recipiente) se utiliza para almacenar hidrógeno.
PRUEBAS DURANTE EL ENSAMBLE FINAL DEL VEHÍCULO
Además de realizar pruebas de hermeticidad en los componentes con nuestra línea estándar de equipos, ATEQ también ofrece equipos de prueba para el ensamble final del vehículo y el mercado de posventa.
VEHÍCULO EN ENSAMBLE FINAL
Aunque todas las piezas individuales se sometan a pruebas de hermeticidad durante la producción del vehículo, también es importante probar el vehículo una vez completado el ensamble final.
ATEQ: pionero en detección de fugas de hidrógeno (H2) mediante tecnología
En ATEQ estamos a la vanguardia de la innovación en tecnología de detección de fugas.
Nuestras soluciones avanzadas de detección de fugas de hidrógeno ofrecen una detección rápida y precisa incluso de las fugas más pequeñas.
Diseñados para una amplia variedad de aplicaciones, desde el sector automotriz hasta el industrial, los detectores de fugas de hidrógeno de ATEQ ofrecen soluciones completas de detección de fugas.
Hidrógeno — detector de fugas
El hidrógeno es ligero, inodoro y altamente inflamable, lo que lo convierte en un elemento potencialmente peligroso si se fuga de un sistema o tanque. Por esta razón, los procedimientos rigurosos de pruebas de hermeticidad son esenciales para garantizar la seguridad en aplicaciones relacionadas con el hidrógeno, como su producción, almacenamiento y uso en los sectores de energía y movilidad. Estas pruebas suelen incluir el uso de detectores de gas sensibles para identificar posibles fugas, así como métodos de control de presión y monitoreo continuo para garantizar que los sistemas mantengan su hermeticidad. También existen estrictas normas de seguridad que regulan las pruebas de hermeticidad en el ámbito del hidrógeno y ayudan a minimizar los riesgos asociados con este prometedor recurso energético.
ATEQ OFRECE SISTEMAS DE MEDICIÓN, INSPECCIÓN Y PRUEBA PARA TODAS LAS ETAPAS DE PRODUCCIÓN DE LA INDUSTRIA DE LA MOVILIDAD ELÉCTRICA!
Desde baterías eléctricas y conectores hasta placas bipolares, ATEQ puede brindar soporte para pruebas de hermeticidad en laboratorio o en producción. Gracias a una amplia red mundial de ingenieros.
NUEVO RETO
Aunque el mercado de vehículos eléctricos ya está bien establecido en términos de detección de fugas (bandejas de batería, celdas, módulos, etc.), el hidrógeno representa ahora un reto importante para la industria del transporte automotriz. ATEQ reconoce esta nueva oportunidad, PERO producir, convertir, transportar, distribuir y consumir hidrógeno requiere una amplia variedad de sistemas y componentes, como electrolizadores, sistemas de conducción de fluidos, infraestructura intermedia, estaciones de reabastecimiento, sistemas de tanques a bordo, pilas de combustible y más…
¿POR QUÉ DEBEMOS REALIZAR PRUEBAS DE HERMETICIDAD?
El hidrógeno es un gas altamente inflamable y cualquier fuga en el sistema de hidrógeno de un vehículo puede representar riesgos importantes para la seguridad, incluidos incendios o explosiones. Las pruebas de hermeticidad ayudan a garantizar que los componentes del sistema de hidrógeno, como tanques, líneas de combustible, válvulas y sellos, estén libres de fugas, reduciendo así la probabilidad de accidentes y protegiendo a todos los ocupantes.
En muchas regiones existen reglamentos y normas que rigen la seguridad de los vehículos con pila de combustible de hidrógeno, incluidos requisitos de detección y prevención de fugas. Al realizar pruebas de hermeticidad y garantizar el cumplimiento de estas disposiciones, los fabricantes de vehículos pueden demostrar la seguridad y confiabilidad de sus vehículos de hidrógeno y obtener la aprobación regulatoria necesaria para su venta y uso.
“ATEQ está comprometido con su éxito a largo plazo”
NUESTROS PRODUCTOS MOVILIDAD ELÉCTRICA
F620
H6000
NUESTROS FOLLETOS
Pruebas de hermeticidad para
vehículos de hidrógeno
Pruebas de fugas
Movilidad eléctrica
Catálogo de gases trazadores
Contacte a ATEQ para obtener información comercial, realizar consultas generales, solicitar información de prensa o enviar consultas de marketing.
