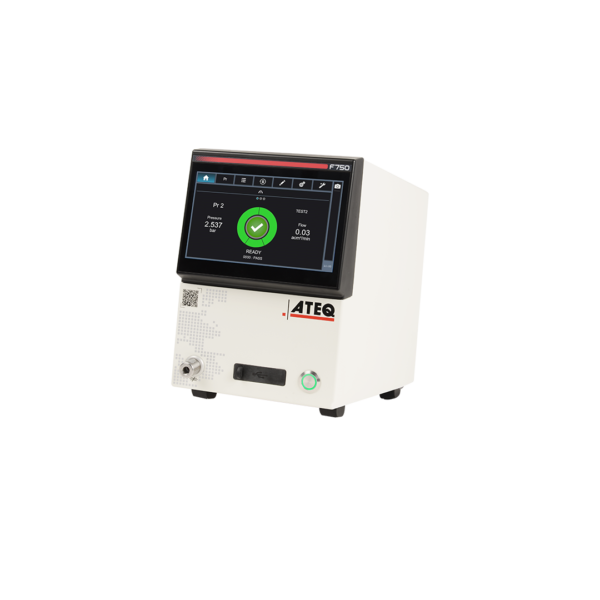

F750

EQUIPO DE PRUEBAS DE FUGAS
PARA EL CONTROL DE CALIDAD INDUSTRIAL

ATEQ presenta el F750, que forma parte de la nueva gama Series 7 — una gama de nueva generación diseñada para transformar la medición en planta y laboratorio. Gracias a su tamaño reducido y a su formato más compacto, el F750 es ideal para instalaciones donde optimizar el espacio es esencial, manteniendo al mismo tiempo un alto nivel de rendimiento y confiabilidad.

Interfaz táctil dinámica centrada en el usuario

Conectividad segura en la nube para acceso en tiempo real a datos y documentación

Mediciones de alta precisión y gran repetibilidad

Presencia mundial y experiencia internacional

F750 : RANGOS DE MEDICIÓN

MEDICIÓN DE CAÍDA DE PRESIÓN
Rango (Pa) Precisión estándar* Precisión opcional (Calibración en laboratorio bajo solicitud) Resolución máx. (Pa)
0 – 20 +/- (2% Rdg + 0.3 Pa) 0 a 2 Pa: +/- 0.1 Pa Por encima de 2 Pa: +/- (2% Rdg + 0.1 Pa) 0.001
0 – 50 Calibración únicamente en laboratorio +/- (1% Rdg + 0.5 Pa) 0.01
0 – 500 +/- (1% Rdg + 1 Pa) +/- (0.5% Rdg + 0.5 Pa) 0.1
0 – 5000 +/- (1% Rdg + 10 Pa) +/- (0.5% Rdg + 5 Pa) 1

*Precisión: desviación + repetibilidad + histéresis.
Rdg: valor leído.

Automotriz ◆ Vehículos eléctricos ◆ Sistemas de hidrógeno ◆ Dispositivos médicos ◆ Aeroespacial ◆ HVAC ◆ Electrónica ◆ Centros de datos ◆ Defensa ◆ Marítimo ◆ Automotriz ◆ Vehículos eléctricos ◆ Sistemas de hidrógeno ◆ Dispositivos médicos ◆ Aeroespacial ◆ HVAC ◆ Electrónica ◆ Centros de datos ◆ Defensa ◆ Marítimo ◆

F750 : CARACTERÍSTICAS

CARACTERÍSTICAS PRINCIPALES

  • Hasta 128 programas con 3 modos diferentes: Programa, Grupo (secuencia de programas) y Lote (análisis estadístico)
  • Electrónica y neumática totalmente integradas
  • Captura de pantalla integrada y funciones de exportación
  • Interfaz de visualización numérica y gráfica de datos
  • Posibilidad de probar piezas de forma flexible
  • Llenado rápido con un amplio rango de prueba, desde unos cuantos mililitros hasta varios cientos de litros
  • Historial local de resultados con archivado predeterminado
  • Interfaz de usuario multilingüe

MODOS DE PRUEBA

  • Prueba de hermeticidad diferencial
  • Prueba de hermeticidad por caída de presión
  • Prueba de hermeticidad de pieza sellada
  • Prueba de volumen
  • Prueba de obstrucción

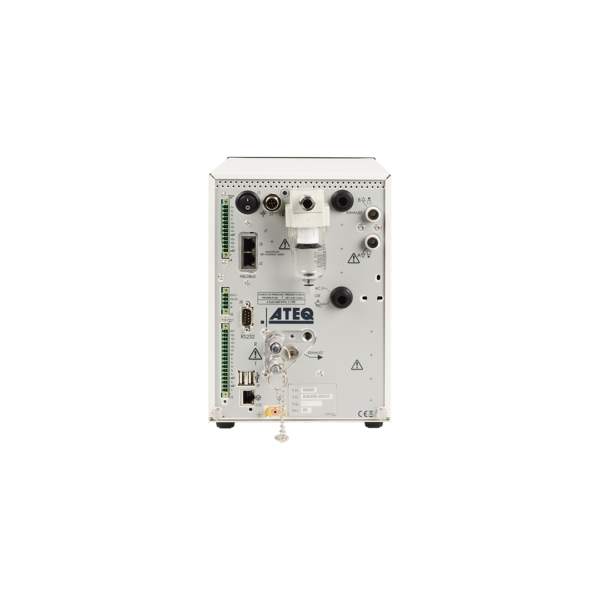

FORMATO DE COMUNICACIÓN FLEXIBLE

  • Ethernet: Modbus TCP/IP, servidor de resultados
  • USB maestro: transferencia de parámetros y resultados
  • USB esclavo: supervisión desde PC
  • RS232: impresora, Modbus RTU
  • Opción de bus de campo: Profinet, Ethernet/IP

OPCIONES Y ACCESORIOS

  • 9 entradas / 5 salidas locales
  • 6 entradas / 6 salidas programables de 24 V para automatización externa
  • Regulador electrónico
  • Doble presión
  • 2 salidas neumáticas para controlar los conectores de hermeticidad
  • Válvula en Y
  • Calibrador de fugas (CDF7000)
  • Fuga patrón
  • Conectores neumáticos
  • Kit de herramientas PLC
  • Lector de códigos de barras

ESPECIFICACIONES TÉCNICAS:

ESPECIFICACIONES
Características físicas Peso: 7 kg (15.43 lbs)
(Altura x Profundidad x Ancho)
Dimensiones de la carcasa: 245 x 286 x 174 mm
Dimensiones totales: 256 x 357 x 174 mm
Interfaz Interfaz intuitiva: pantalla táctil de 7” y controles intuitivos para el operador mediante menús
Alimentación eléctrica externa 24 VDC/2.5 A (adaptador de corriente incluido)
Suministro de aire 6 bar (87 PSI) ± 15%
1 a 2 bar por encima de la presión de prueba
Aire limpio y seco
Norma de calidad del aire aplicable (ISO 8573-1)
Temperatura Operación: +5°C a +45°C
Almacenamiento: 0°C a +60°C
Entorno Norma ROHS

F720 – F750 – F770 COMPARATIVA

F720F720 F720F750 F720F770
Perfil del producto Versátil, Series 7 de nueva generación Compacto, ideal para espacios reducidos Formato grande para integración en rack/máquina
Peso 7 kg 7 kg 8 kg
Dimensiones (Al. × Prof. × An.) 144 × 272 × 257 mm 245 × 286 × 174 mm 134 × 273 × 442 mm
Otras características ▼
Pantalla / Interfaz Pantalla táctil de 7’’ Pantalla táctil de 7’’ Pantalla táctil de 7’’
Programas Hasta 128 programas Hasta 128 programas Hasta 128 programas
Modos Programa / Grupo / Lote Programa / Grupo / Lote Programa / Grupo / Lote
Métodos de prueba Hermeticidad diferencial, caída de presión, pieza sellada, volumen, obstrucción Hermeticidad diferencial, caída de presión, pieza sellada, volumen, obstrucción Hermeticidad diferencial, caída de presión, pieza sellada, volumen, obstrucción
Rango de presión diferencial 0–20 / 0–50 / 0–500 / 0–5000 Pa 0–20 / 0–50 / 0–500 / 0–5000 Pa 0–20 / 0–50 / 0–500 / 0–5000 Pa
Resolución Hasta 0.001 Pa Hasta 0.001 Pa Hasta 0.001 Pa
Comunicación Ethernet, USB maestro/esclavo, RS232, Profinet / Ethernet-IP (opcional) Ethernet, USB maestro/esclavo, RS232, Profinet / Ethernet-IP (opcional) Ethernet, USB maestro/esclavo, RS232, Profinet / Ethernet-IP (opcional)
Alimentación eléctrica 24 VDC / 2.5 A 24 VDC / 2.5 A 24 VDC / 2.5 A
Suministro de aire 6 bar ±15% 6 bar ±15% 6 bar ±15%
Temperatura de operación +5°C a +45°C +5°C a +45°C +5°C a +45°C

F750 : NUEVA INTERFAZ TÁCTIL

Vista del ciclo de prueba de hermeticidad

MENÚ DE RESULTADOS

Visualización gráfica (histograma) en Batch test

F750: FICHA TÉCNICA

Información detallada sobre el F750, incluidas las funcionalidades, las especificaciones técnicas, etc.

Idioma inglés de ATEQ Folleto F750 – Inglés

ATEQ CLOUD SERVICES

  • Acceso centralizado en la nube a la documentación del producto, las certificaciones y los informes de servicio
  • Herramientas de asistencia en línea para ayudar a los usuarios a diagnosticar fallas y errores del sistema
  • Acceso seguro para configuración por expertos y ajustes avanzados

ATEQ acompaña a los fabricantes de maquinaria durante todo el ciclo de vida de sus equipos para garantizar su rendimiento y éxito a largo plazo.
